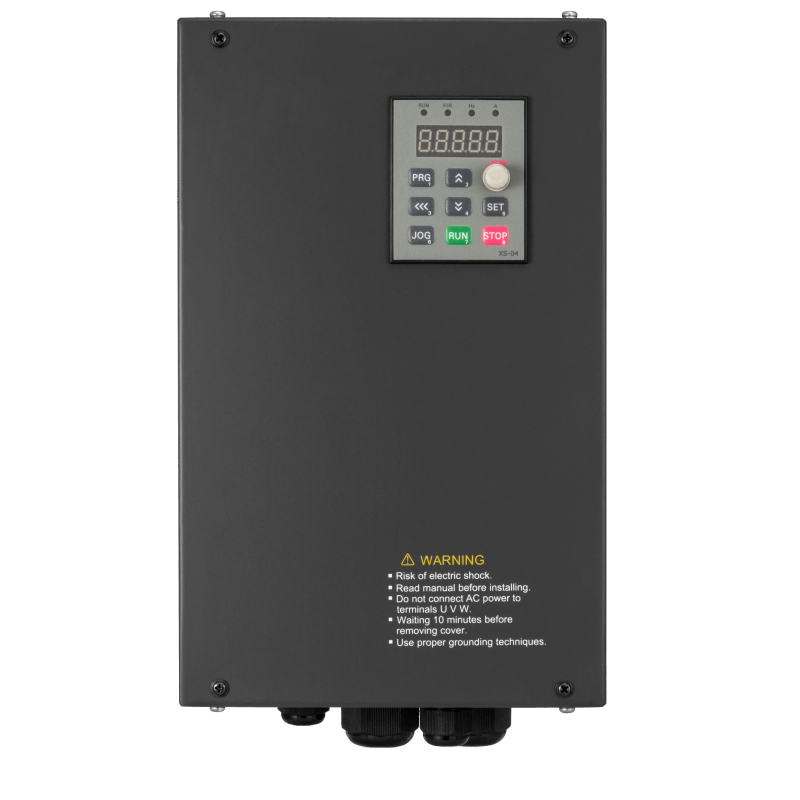

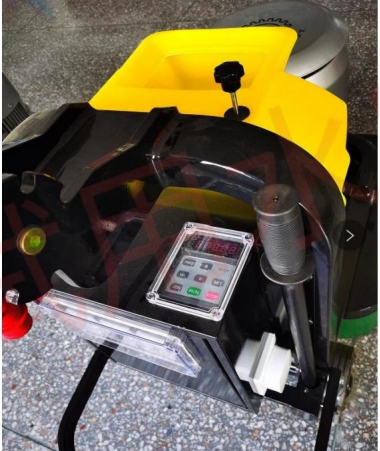

मल्टीफंक्शनल हाई प्रोटेक्शन एसी ड्राइव

परियोजना

विनिर्देश

नियंत्रण विशेषताएँ

नियंत्रण विधि

लूप वेक्टर खोलें

वी/एफ नियंत्रण

बंद लूप वेक्टर*

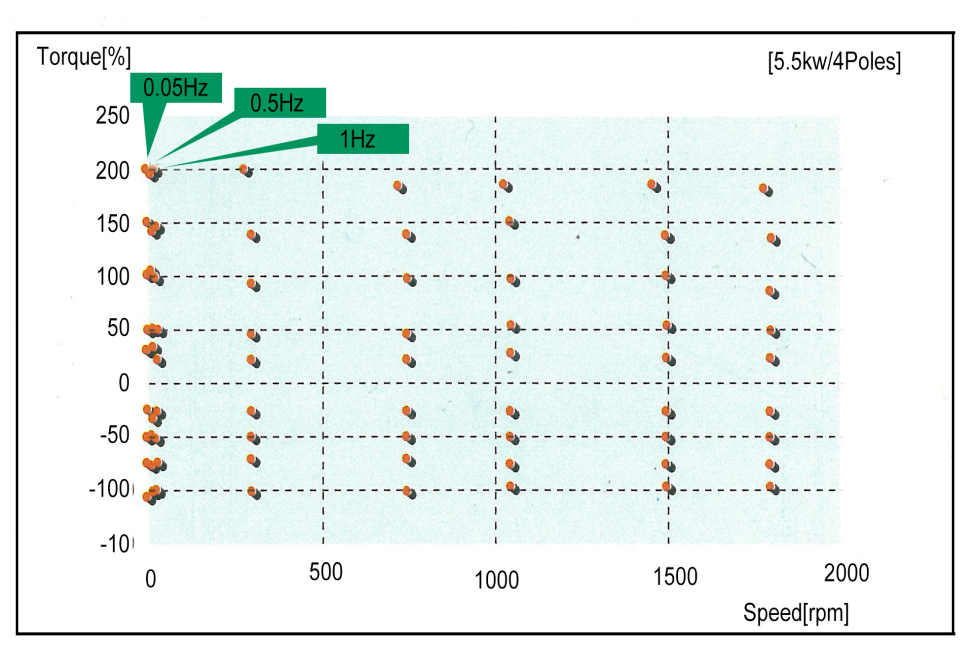

टॉर्क शुरू करना

0.5 हर्ट्ज़ 180%

0.5 हर्ट्ज़ 150%

0.00 हर्ट्ज 180%

गति सीमा

1:100

1:100

1:1000

स्थिर गति सटीकता

-

-

±0.02%

टोक़ सटीकता

-

-

±5%

मोटर प्रकार

एसी अतुल्यकालिक मोटर, एसी स्थायी चुंबक तुल्यकालिक मोटर (एसडी800एस)

कार्यात्मक डिज़ाइन

अधिकतम आवृत्ति

सामान्य वेक्टर नियंत्रण: 400 हर्ट्ज वी/एफ नियंत्रण: 4000 हर्ट्ज

आवृत्ति संकल्प

डिजिटल सेटिंग: 0.01 हर्ट्ज़ एनालॉग सेटिंग: अधिकतम आवृत्ति × 0.025%

वाहक आवृत्ति

0.5K-16KHz, वाहक आवृत्ति को ऑपरेटिंग तापमान के अनुसार स्वचालित रूप से समायोजित किया जा सकता है

फ़्रिक्वेंसी सेटिंग विधि

ऑपरेशन पैनल, एनालॉग एआई1, एआई2, पैनल पोटेंशियोमीटर, टर्मिनल यूपी/डीएन नियंत्रण, संचार नियंत्रण, प्लस पल्स फ्रीक्वेंसी

त्वरण और मंदी के लक्षण

रैखिक या S-वक्र त्वरण/मंदी मोड समय सीमा: 0.0-65000S

वी/एफ वक्र

तीन विधियाँ: रैखिक, बहु-बिंदु, और एन-शक्ति

वी/एफ पृथक्करण

2 तरीके: पूर्ण पृथक्करण, अर्ध-पृथक्करण

डीसी ब्रेकिंग क्षमता

डीसी ब्रेकिंग आवृत्ति: 0.0-300 हर्ट्ज डीसी ब्रेकिंग करंट: 0.0%-100%

डायनामिक ब्रेकिंग यूनिट

4T22G और मानक से नीचे निर्मित ब्रेक यूनिट 4T30G{7}}4T55G वैकल्पिक अंतर्निर्मित या बाहरी

जॉग नियंत्रण

जॉग फ़्रीक्वेंसी रेंज: 0.0-50.0Hz, जॉग त्वरण/मंदी समय: 0.0-6500S

पीआईडी ​​में निर्मित

दबाव, प्रवाह, तापमान आदि के बंद लूप नियंत्रण का एहसास करना सुविधाजनक है।

पीएलसी मल्टी-स्पीड

निर्मित पीएलसी या नियंत्रण टर्मिनलों के माध्यम से 16 गति चरण प्राप्त किए जा सकते हैं

आम डीसी बस

एकाधिक इनवर्टर एक ही डीसी बस साझा करते हैं, और ऊर्जा स्वचालित रूप से संतुलित होती है

स्वचालित वोल्टेज नियामक (एवीआर)

जब ग्रिड वोल्टेज बदलता है, तो यह स्वचालित रूप से आउटपुट वोल्टेज को स्थिर रख सकता है

अधिभार क्षमता

जी प्रकार: 60 सेकंड के लिए 150% रेटेड करंट; 3 सेकंड के लिए 180% रेटेड करंट; पी प्रकार: 60 सेकंड के लिए 120% रेटेड करंट; 3 सेकंड के लिए 150% रेटेड करंट

ओवरवोल्टेज और ओवरस्पीड स्टॉल नियंत्रण

बार-बार ओवरकरंट और ओवरवॉल्टेज सुरक्षा को रोकने के लिए ऑपरेशन के दौरान करंट और वोल्टेज को स्वचालित रूप से सीमित करें

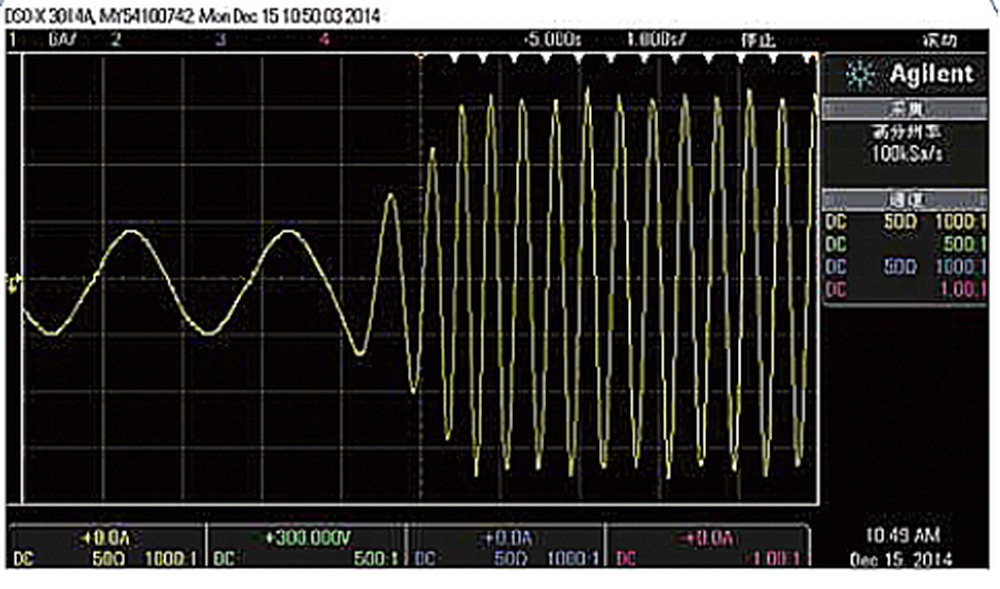

तेज़ धारा सीमित करने का कार्य

ओवरकरंट दोषों को कम करें, सुनिश्चित करें कि मॉड्यूल यथासंभव क्षतिग्रस्त न हो, और इन्वर्टर के सामान्य संचालन की रक्षा करें

टोक़ सीमा और नियंत्रण

बार-बार ओवरकरंट ट्रिपिंग को रोकने के लिए ऑपरेशन के दौरान "खुदाई" सुविधा स्वचालित रूप से टॉर्क को सीमित करती है; वेक्टर नियंत्रण मोड टॉर्क नियंत्रण प्राप्त कर सकता है।

समय नियंत्रण समारोह

एकल टाइमिंग समय और पूरी मशीन का संचित संचालन समय निर्धारित करें।

मोटर पैरामीटर्स के 4 सेट

वैकल्पिक नियंत्रण मोड के साथ, मोटरों के 4 समूहों के स्विचिंग नियंत्रण का एहसास कर सकते हैं

आदेश स्रोत

ऑपरेशन पैनल, नियंत्रण टर्मिनल, सीरियल संचार सेटिंग, और आपसी स्विचिंग का एहसास कर सकते हैं।

आवृत्ति स्रोत

डिजिटल सेटिंग, एनालॉग वोल्टेज, एनालॉग करंट, पल्स सेटिंग, सीरियल संचार, सहायक आवृत्ति स्रोत जोड़ या घटाव, और उनके बीच स्विच किया जा सकता है।

संरक्षण समारोह

पावर ऑन मोटर शॉर्ट सर्किट डिटेक्शन, इनपुट और आउटपुट फेज़ लॉस प्रोटेक्शन, ओवरकरंट प्रोटेक्शन, ओवरवॉल्टेज प्रोटेक्शन, अंडरवोल्टेज प्रोटेक्शन, ओवरहीटिंग प्रोटेक्शन, ओवरलोड प्रोटेक्शन

पर्यावरण

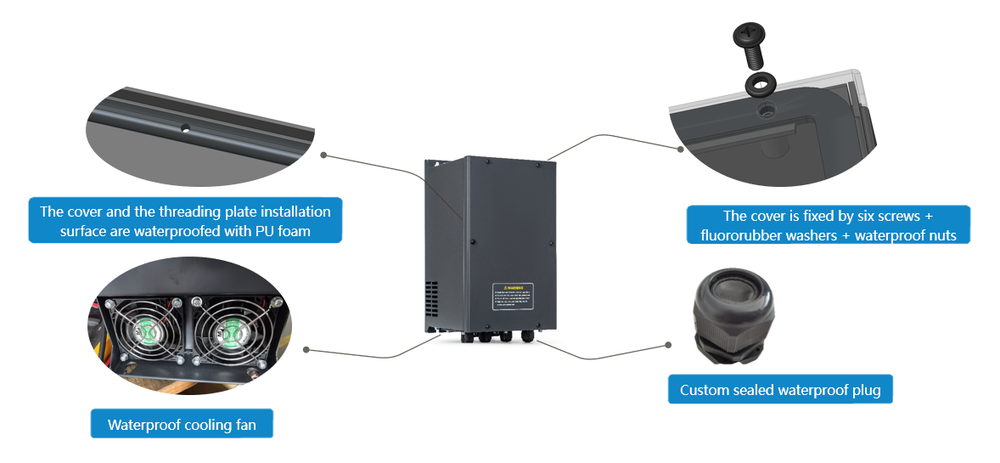

सुरक्षा स्तर

IP54/IP65 (आरक्षण आवश्यक)

परिवेश का तापमान

-10 डिग्री -+40 डिग्री 40 डिग्री और 50 डिग्री के बीच विचलन पर उपयोग करें। प्रत्येक 1 डिग्री वृद्धि के लिए, रेटेड आउटपुट करंट 1% कम हो जाएगा।

ऊंचाई

1000 मीटर से नीचे, जब ऊंचाई 1000 मीटर से अधिक हो जाती है, तो ऊंचाई में प्रत्येक 100 मीटर की वृद्धि के लिए रेटिंग में 1% की कमी की जाएगी।

भंडारण

-40-+70 डिग्री

नमूना

DIMENSIONS

स्थापना आयाम

पावर किलोवाट

लंबाई एच मिमी

चौड़ाई डब्ल्यू मिमी

उच्च डी मिमी

लंबा H1 मिमी

चौड़ाई W1 मिमी

पेंच कसना

2टी सीरीज

0.75/2.2

230

130

177

215

90

M5

3.7

260

140

155

248

122

M5

5.5/7.5

310

160

180

300

125

M5

4टी सीरीज

0.75/2.2

230

130

177

215

90

M5

3.7/ 5.5/7.5

260

140

155

248

122

M5

11/15

310

160

180

300

125

M5

18.5/22

330

225

190

310

200

M6

30/37

430

270

255

220

414

M6

45/55

520

320

275

500

260

M6

75/93/110

640

400

299

600

320

M6

इन्वर्टर मॉडल

बिजली क्षमता

केवीए

इनपुट करंट ए

आउटपुट करंट ए

अनुकूलनीय मोटर

किलोवाट

हिमाचल प्रदेश

SD800N-4T11GB

17

26

25

11

15

SD800N-4T15GB

21

35

32

15

20

SD800N-4T18.5GB

24

39

37

18.5

25

SD800N-4T22GB

30

47

45

22

30

SD800-4T30G

40

62

60

30

40

SD800-4T37G

57

76

75

37

50

SD800-4T45G

69

92

91

45

60

SD800-4T55G

85

113

112

55

75

SD800-4T75G

127

139

150

75

100

SD800-4T93G

150

164

176

93

125

SD800-4T110G

179

196

210

110

150
